Мобильные подстанции мощностью до 6300 кВА на напряжение 35/6 кВ на мобильной платформе

Мобильные подстанции мощностью до 6300 кВА на напряжение 35/6 кВ на мобильной платформеМобильные подстанции мощностью до 6300 кВА на напряжение 35/6 кВ на мобильной платформеМобильные подстанции мощностью до 6300 кВА на напряжение 35/6 кВ на мобильной платформе

АО "Чебоксарский электромеханический завод" предлагает мобильные подстанции мощностью до 6300 кВА на напряжение 35/6 кВ на мобильной платформе. Подстанции поставляются в максимальной заводской готовности, полностью испытанные и готовые к эксплуатации, предназначены для организации временного электроснабжения, аварийного электроснабжения или электроснабжения на время строительства основных стационарных подстанций, и не требуют серьезных подготовительных работ по фундаменту.

КТПБЧ-М 35/6(10) предназначена для работы в следующих условиях:

  • температура окружающего воздуха от -60°С до +40°С (соответствующей климатическому исполнению УХЛ категории размещения 1 по ГОСТ 15150);
  • высота установки над уровнем моря - не более 1000 м.;
  • окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия;

Структура условного обозначения:

КТПБЧ-М – 6300/35/6-III УХЛ1 ТУ 3412-008-35956516-2007

        1            2      3  4  5   6                    7

1 – блочная комплектная трансформаторная подстанция мобильного типа

2 – мощность силовых трансформаторов, кВА,

3 – номинальное напряжение высшей стороны - 35 кВ

4 – номинальное напряжение низшей стороны - (10)6 кВ

5 – категория внешней изоляции оборудования по ГОСТ 9920

6 - климатическое исполнение и категория размещения

7 - номер технических условий

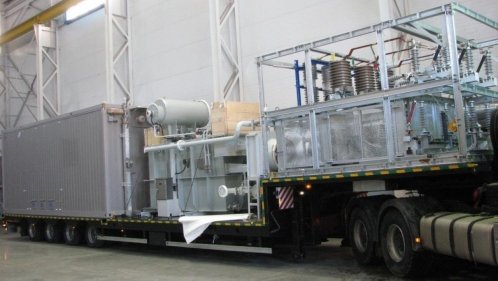

Трансформаторная подстанция КТПБ(Ч)-М-6300-35/6 УХЛ1 состоит из блока ОРУ-35 кВ наружной установки, распределительного устройства ЗРУ-6 кВ и силового трансформатора масляного исполнения ТМН-6300/35/6 кВ смонтированная на полуприцепе, климатическое исполнение УХЛ1.

КТПБ(Ч)-М изготавливаются в соответствии с техническими условиями ТУ 3412-008-35956516-2007.

Наименование параметра

Значение на стороне

35 кВ

10 (6) кВ

Номинальное напряжение, кВ

35

10(6)

Наибольшее рабочее напряжение, кВ

40,5

12(7,2)

Номинальная мощность силового трансформатора, кВА

6300

Номинальный ток сборных шин, А

630

1600

Номинальный ток главных цепей, А

630

1000

Ток электродинамической стойкости, кА

63

51

Ток термической стойкости, кА/1сек

25

20

Номинальный ток отключения выключателей, кА

25

20

Номинальная частота, Гц

50

Мощность трансформатора собственных нужд

40 кВА

Номинальное напряжение вспомогательных цепей, В

Постоянный, 220

Номинальное напряжение освещения

220

Климатическое исполнение и категория размещения

УХЛ 1

Способ ввода высшего напряжения 35кВ

воздушный

Способ вывода низшего напряжения 6 кВ

Воздушный/кабельный

Срок службы, лет не менее

30
