Выбор места установки БАРН

Для определения оптимального места установки БАРН рекомендуется проводить расчет режимов для конкретной сети.

В качестве примера возьмем линию 6кВ длиной 12 км, выполненную проводом АС 95/16. Мощность потребителя на конце линии 2900 кВА, cosФ = 0,95.

Выполним расчет нескольких режимов

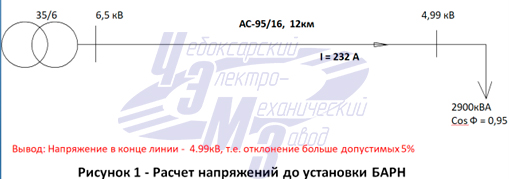

1 Этап

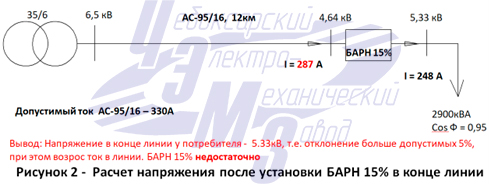

2 Этап

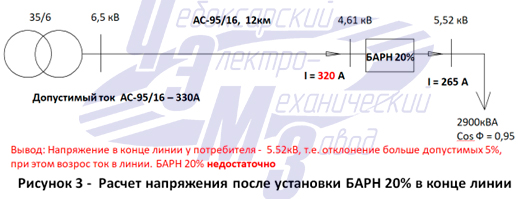

3 Этап

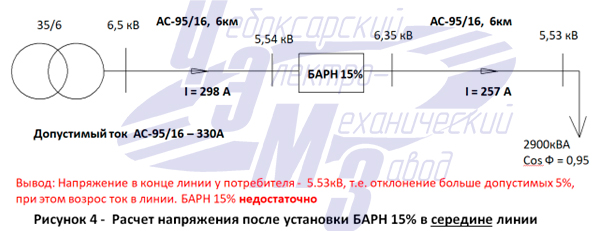

4 Этап

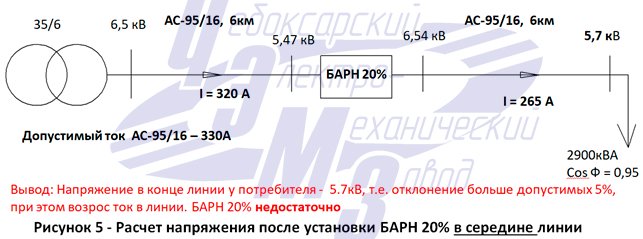

5 Этап

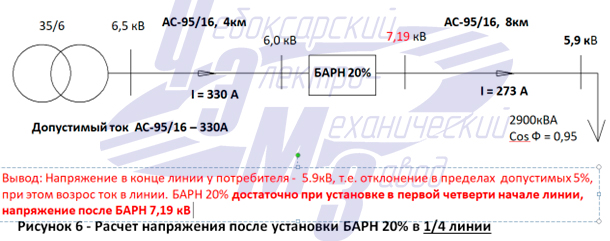

6 Этап

Выводы:

1. Оптимальное место размещения БАРН будет ближе к началу линии. При этом необходимо рассчитывать напряжение после БАРН, чтобы оно не превышало наибольшее

2. Необходимо учитывать увеличение значения тока до БАРН, для контроля пропускной способности сечения выбранного провода.

3. При размещении БАРН в конце линии увеличиваются потери электроэнергии

4. Увеличение диапазона регулирования БАРН более 20% не приводит к существенному повышению напряжения у потребителя, так как значительно увеличиваются потери напряжения до БАРН.
