РГП-110
Разъединители РГ-110 рассчитаны для работы в сетях с частотой 50 Гц на номинальное напряжение 110 кВ при наружной установке и предназначены:
- для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и для изменения схемы соединения;
- для обеспечения безопасного производства работ на отключенном участке;
- для включения и отключения зарядных токов воздушных и кабельных линий, тока
холостого хода трансформаторов и токов небольших нагрузок.
Ввысоковольтные разъединители переменного тока изготавливаются для нужд отраслей машиностроительного и топливно-энергетического комплексов, предприятий энергетики,
жилищно-коммунальных хозяйств, железнодорожного транспорта, объектов атомных электростанций и предназначены для работы на высоте над уровнем моря до 1000 м при температуре воздуха от минус 60 ºС до плюс 40 ºС.
Вид климатического исполнения и категории размещения УХЛ1 по ГОСТ 15150 и
ГОСТ 15543.1.
Технические характеристики
Наименование параметра | |
---|---|
Значение параметра | |
Номинальное напряжение,кВ |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальный ток,А |
1000,2000 |
Ток термической стойкости, кА |
20, 31,5 |
Ток электродинамической стойкости, кА |
50, 80 |
Допустимое время протекания тока термической стойкости для главной цепи, с |
не менее 3 |
Допустимое время протекания тока термической стойкости для цепи заземления, с |
не менее 1 |
Номинальная частота, Гц |
50 |
Тип привода |
Двигательный/ручной |

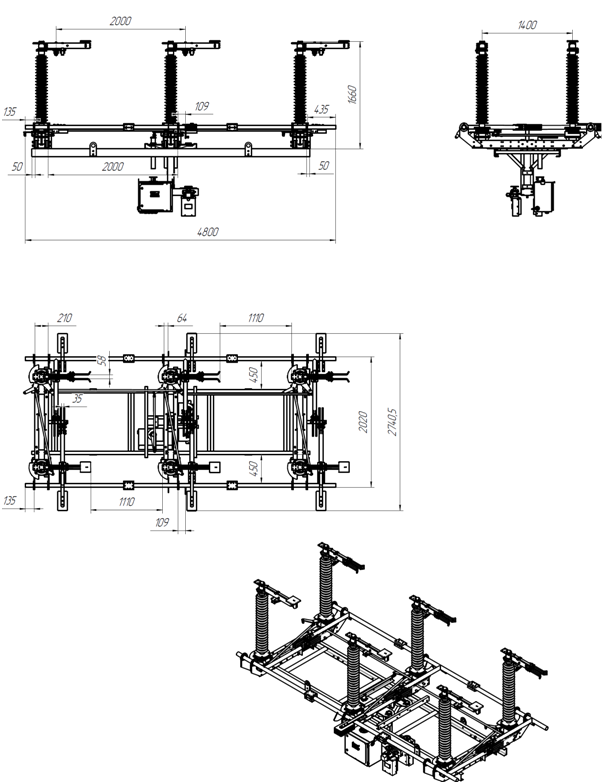

Общий вид, габаритные, установочные размеры разъединителя

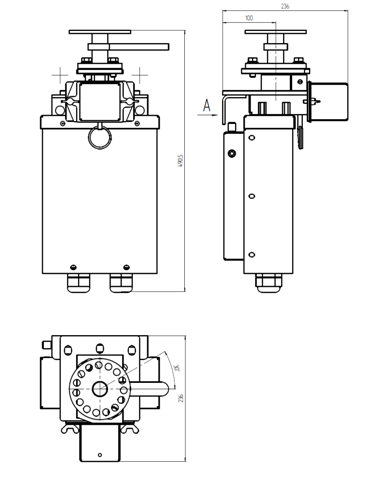

Общий вид, габаритные, установочные размеры привода ПР-110 УХЛ1

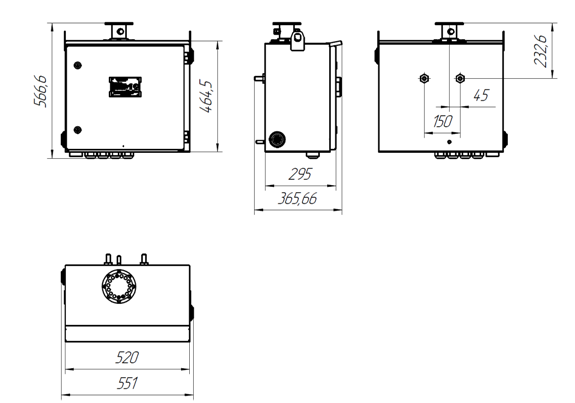

Общий вид, габаритные, установочные размеры привода ПР-Д-110 УХЛ1
